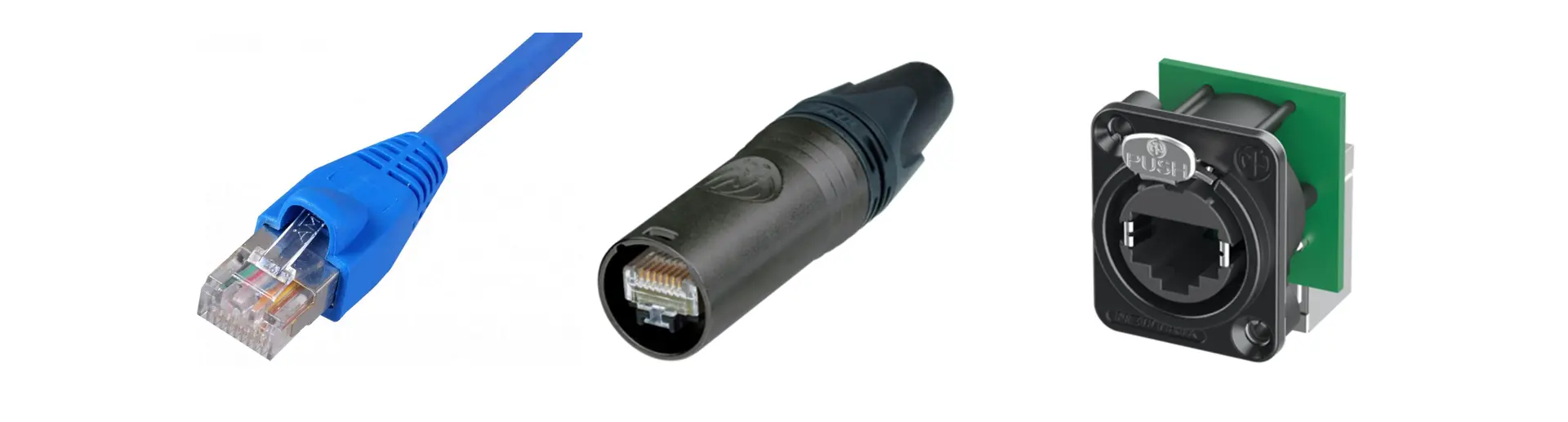

Le connecteur RJ45
Un connecteur RJ45 est un connecteur standard pour les réseaux informatiques filaires, utilisé principalement avec des câbles à paires torsadées (Ethernet). C'est l'interface physique qui permet de relier divers appareils à un réseau, comme une box Internet, un ordinateur, une imprimante, ou une télévision.
Il permet également de mettre en réseau vos platines / contrôleur DJ, PC, table de mixage...
Caractéristiques
Interface physique : Le terme « RJ45 » désigne le connecteur mâle (la fiche) ou femelle (la prise) physique, tandis qu'Ethernet est le protocole de communication qui utilise ce connecteur.
Structure : Un câble RJ45 est composé de quatre paires de fils torsadés (huit fils au total) qui sont raccordées à l'intérieur du connecteur selon un code couleur standardisé (TIA/EIA-568-A ou TIA/EIA-568-B).
Polyvalence : Dans un logement moderne, la prise RJ45 est le standard multimédia unique qui permet de raccorder aussi bien des données informatiques, des signaux téléphoniques, que des flux vidéo.
Catégories de câbles et connecteurs
La performance d'une connexion RJ45 dépend de la catégorie du câble et des connecteurs utilisés. Plus la catégorie est élevée, plus le débit et la bande passante sont importants.
Catégorie 5e : Permet un débit jusqu'à 1 Gbit/s et convient pour un usage domestique standard.
Catégorie 6 : Offre des fréquences plus élevées (jusqu'à 250 MHz) et des débits plus rapides, adaptés aux besoins des maisons et petites entreprises.
Catégorie 6a, 7, et 8 : Offrent un blindage renforcé et des performances supérieures, atteignant des débits de 10 Gbit/s ou plus. Ils sont recommandés pour les environnements exigeants comme les entreprises, les data centers ou le streaming 4K.
Types de blindage
Le blindage protège le câble et les données des interférences électromagnétiques.
UTP (U/UTP) : Non blindé. Couramment utilisé pour les installations domestiques.
FTP (F/UTP) : Blindage avec une feuille d'aluminium. Offre une protection légère contre les interférences.
SFTP (SF/UTP) : Double blindage (tresse et feuille d'aluminium). Offre une excellente protection et est recommandé pour les environnements sensibles aux interférences électromagnétiques.
